- 0 - 1.200 (kg)
- 0 - 12.660 (mm)
- 0 - 14.500 (mm)
Viljuškar za komisioniranje V modular
Modularni moćnik
Maksimalne performanse komisioniranja na svakoj visini
Vertikalni viljuškar za komisioniranje V modular dostiže visine prihvata i do 14,5 metara, a u zavisnosti od modela raspolaže nosivošću do 1.200 kilograma. Kabina sa prigušenjem vibracija, niska ulazna visina i ergonomska visina praga rasterećuju vozača i olakšavaju komisioniranje. Velike brzine podizanja i vožnje obezbeđuju maksimalne performanse komisioniranja. Linde nudi V modular u dve verzije: Kod verzije sa dodatnim podizanjem rukovalac vrši komisioniranje iz kabine na paletu ispred, koja je uvek postavljena na ergonomskoj visini. Verzija sa otvorenom kabinom prema napred omogućava rukovaocu da stupi na bezbedno fiksiranu paletu i odatle vrši komisioniranje robe. Zahvaljujući modularnoj konstrukciji, V modular se može precizno prilagoditi zahtevima na licu mesta. Korisnici mogu da biraju između različitih širina šasije, veličina akumulatora, varijanti jarbola i verzija kabine.
Karakteristike
Bezbednost
Da bi pokrenuo V modular, vozač mora obema rukama da obuhvati elemente za rukovanje sa senzorskim nadzorom i istovremeno nogom da aktivira sigurnosni prekidač. Time je nepravilno rukovanje i opasnost da se rukovalac povredi gotovo isključena. Osim toga, od visine iznad 1,2 metara vozilo više ne podiže kabinu, ukoliko bočne barijere sa električnim nadzorom nisu zatvorene. Do ventila za spuštanje u slučaju nužde ispod zadnjeg poklopca se lako dospeva u opasnoj situaciji. Pored toga V modular opciono može biti opremljen različitim sistemima za asistenciju: Sa asistentom za bezbednost u prolazima se mogu definisati zaustavljanja vožnje i podizanja, kako bi se izbegle kolizije sa infrastrukturom. Mobilni sistem za zaštitu osoba (mobilni PSA) nadzire putanju kretanja i zaustavlja vozilo ukoliko detektuje osobe ili prepreke. Sistem za asistenciju Linde System Control izračunava preostalu nosivost za odgovarajuću visinu podizanja i upozorava vozača u slučaju da preti opasnost od preopterećenja. Kod primena sa širokim prolazima opcioni svetlosni sistem Red Warning Lines osigurava da pešaci i druga vozila održavaju dovoljno rastojanje u odnosu na vozilo.
- Dvoručno rukovanje za povećanu bezbednost
- Električno kontrolisane bočne barijere
- Red Warning Lines upozoravaju pešake i druga vozila
- Mobilni sistem za zaštitu osoba prepoznaje osobe i prepreke
- Linde System Control upozorava od preopterećenja prilikom dizanja tereta
- Ventil za spuštanje u slučaju nužde ispod zadnjeg poklopca
- Unapred podesiva zaustavljanja kretanja i zaustavljanja dizanja sa asistentom za bezbednost u prolazima
Ergonomičnost
Širina ulaza u kabinu i niska ulazna visina pojednostavljuju ulazak u V modular, nizak prag olakšava prihvat i odlaganje robe. Mek podmetač na podu ublažava vibracije i sprečava zamaranje vozača. Vozač može udobno da radi u prostrano dizajniranoj kabini vozača. Po želji je dostupan komforan poklopac kabine na strani jarbola, koji pruža dodatni prostor za odlaganje, npr. za kantu za smeće ili foliju za obmotavanje. Patentirani ergo-valjak kompanije Linde vozaču služi za naslanjanje i opušta njegove mišiće. Upravljački pult viljuškara V modular se po potrebi može postaviti na strani jarbola, na strani tereta ili na obe strane. Pomoću displeja u boji vozač ima pregled važnih parametara, kao što su brzina, visina dizanja i zakretanje upravljača. Displej prikazuje takođe i informacije o opcionim sistemima, npr. Linde navigaciju za skladišta. Vozilo se opciono može opremiti nagibnim barijerama koje se blago rasklapaju spolja, kada se rukovalac nasloni na njih i time olakšavaju zahvatanje u regal.
- Ergonomičan upravljački pult
- Višenamenski displej u boji
- Prostrana kabina
- Kabina amortizovana oprugama sa antivibracionom prostirkom
- Nizak prag
- Ergo-valjak za naslanjanje
- Nagibne barijere
Rukovanje teretom
V modular dostiže visine prihvata do 14,5 metara i brzine do 13 km/h, što povećava učinak pri pretovaru u visokoregalnim skladištima. Pored toga, visoke brzine podizanja i preostala nosivost, kao i niska potrošnja energije čine vozilo visokoefikasnim. Istovremeno novodizajnirana šasija i poboljšane ruke za teret garantuju visoku stabilnost i maksimalne sposobnosti manevrisanja. Linde za V modular nudi dva trostruka jarbola: Standardna verzija sa slobodnim podizanjem je pre svega pogodan za skladišta sa konstruktivnim ograničenjima, kao kod regala iznad prolaza za pretovar. Varijanta bez slobodnog podizanja omogućava brzo podizanje, jer se brzina pri prelasku jarbola ne mora da se smanjuje. Pored standardne verzije sa dodatnim podizanjem, V modular je dostupan i sa paletom po kojoj se može hodati: Viljuške su fiksirane na vozilu i okružene sigurnosnom korpom. Kabina se otvara prema strani viljuški, tako da vozač radi komisioniranja može da stupi na paletu. Inovativni koncept upravljanja obezbeđuje da sva kretanja pri vožnji i kretanja jarbola glatko spajaju.
- Visina podizanja za prihvat 14,5 metara
- Velike brzine podizanja i vožnje
- Velika preostala nosivost
- Dve varijante za trostruki jarbol
- Paleta po kojoj je moguće hodati
- Inovativni koncept upravljanja
- Mala potrošnja energije
Servis
Motori za vožnju i dizanje kod viljuškara V modular su potpuno zatvoreni. To znači da su temeljno zaštićeni od prašine i prljavštine, tako da su skoro bez održavanja, što poboljšava raspoloživost vozila i drastično smanjuje veoma skupe zastoje. Celokupni dizajn je optimizovan za jednostavno servisiranje: Centralne komponente se nalaze iza blende i jednostavno i brzo su dostupne za servisne tehničare. Povezivanjem sa CAN sabirnicom tehničar može jednostavno sve podatke da učita i proveri na prenosivom servisnom računaru. Radi jednostavnije analize grešaka, svi uređaji za uske prolaze kompanije Linde raspolažu istim priključkom za dijagnostiku.
- Motori za vožnju i podizanje koji ne zahtevaju održavanje
- Dobro dostižne servisne komponente
- Zatvoreni motori radi zaštite od prašine
- Arhitektura CAN sabirnice
Video snimci i slike
_16x9w320.jpg "V modular")
Tehnički podaci
| Model | Load capacity/Load | Lift | Travel speed, with/without load | Turning radius | Aisle width with pallet 800 x 1200 along forks |
|---|---|---|---|---|---|
| V modular 48V Standard mast | 1,2 (t) | 8525 (mm) | 11 / 11 km/h | 2071 (mm) | 1380 (mm) |
| V modular 48V Triplex mast | 1,2 (t) | 11160 (mm) | 13 / 13 km/h | 2316 (mm) | 1820 (mm) |
| V modular 48V Triplex mast | 1,2 (t) | 12660 (mm) | 13 / 13 km/h | 2316 (mm) | 1820 (mm) |
Posebna oprema
-
Sistem za zaštitu ljudi (PSA)
-
Linde System Control (LSC)
-
Upravljački pult i displej u boji
-
Trostruki jarbol bez slobodnog podizanja
-
Nagibne barijere
-
Paleta po kojoj se može hodati
-
Red Warning Lines
-
Sistem asistencije za bezbednost u prolazima
-
Navigacija za skladišta
-
Bočna zamena baterije
Sistem za zaštitu ljudi (PSA)
Prema DIN 15185 laserski skeneri registruju osobe u zoni bezbednosti od devet metara ispred i iza vozila. Ako se osoba prepozna, začuje se signal upozorenja i vozilo se samostalno zaustavlja. Dva dodatna, podesiva polja upozorenja omogućavaju da se brzina smanji već pre zone bezbednosti, i takođe mogu da se koriste za bezbednu promenu stepena prenosa.
Linde System Control (LSC)
Sistem omogućava brže rukovanje teretom i veću bezbednost. U osnovnoj verziji LSC Standard vozaču se prikazuje preostala nosivost za odgovarajuću visinu podizanja. Proširene verzije LSC prilagođavaju brzinu vožnje težini tereta koji se transportuje.
Upravljački pult i displej u boji
Ergonomski upravljački pult se opciono može postaviti na strani jarbola, na strani tereta ili na obe strane. Logika rukovanja ostaje ista nezavisno od izabrane pozicije. Displej u boji na upravljačkom pultu prikazuje sve najvažnije informacije poput tačnog vremena, brzine, visine podizanja i zakretanja upravljača na jednom mestu.
Trostruki jarbol bez slobodnog podizanja
Linde nudi dva različita koncepta u oblasti trostrukih jarbola: Prvi, proverena standardna verzija sa slobodnim podizanjem, koja je pogodna za skladišta sa konstruktivnim ograničenjima, kao kod regala iznad prolaza za pretovar. Drugi, varijanta bez slobodnog podizanja, kod koje se brzina na prelazu jarbola ne smanjuje, što omogućava brže podizanje kabine vozača.
Nagibne barijere
Kada se vozač nasloni na barijeru, ona se sklopi za deset centimetara prema spolja. Tako on može da bolje priđe regalu i komisioniranje je lakše.
Paleta po kojoj se može hodati
Paleta je osigurana od prevrtanja i klizanja i dodatno je okružena zaštitnom korpom. Rukovalac zato može da bezbedno kroči na nju i da sa nje komisionira.
Red Warning Lines
Rešenje sa svetlom Red Warning Lines poboljšava vidljivost u loše osvetljenim područjima skladišta. Sistem svetla upozorenja Red Warning Lines projektuje crvene sigurnosne linije na tlo i na taj način obezbeđuje da pešaci održavaju dovoljno odstojanje od vozila.

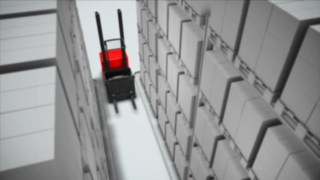

Sistem asistencije za bezbednost u prolazima
Sistem za asistenciju reaguje na definisane prepreke u regalu, na tlu ili na plafonu i na ovim mestima ciljano ograničava funkcije vozila, kao što su brzina i visina podizanja. Vozilo prepoznaje svoju poziciju unutar uskog prolaza pomoću RFID oznaka ili nalepnica sa bar kodom. Tako se sprečavaju oštećenja.

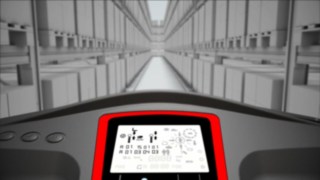

Navigacija za skladišta
Preko Warehouse Management sistema vozilo dobija naloge za prevoz. Sistem na osnovu nalepnica sa bar kodom ili RFID oznaka registruje poziciju u skladištu i meri trenutnu visinu podizanja. Na toj osnovi automatski usmerava vozilo prema željenoj poziciji palete. Vozač mora da samo upravlja funkcijom vožnje.
Bočna zamena baterije
Bočno vađenje baterije sa uležištenjem na valjcima omogućava brzu zamenu radi korišćenja u više radnih smena.
